根興電氣
國內知名 電源系統解決方案制造商
生產交直流電源系統，PBY智能應急電源系統，UPS以及控制保護系統的企業。
ABB、西門子、施耐德的深度合作系統供應商。
上海根興電氣成套有限公司始建于2002年3月21日，注冊資金為人民幣1020萬元。公司坐落于上海市寶山工業園區.
根興電氣擁有一個具有現代企業經營意識的管理核心，匯集了一批在電力系統保護和控制、電源方面的技術人才，充分利用自身的人員技術優勢，運用高科技，創造新技術是公司發展和滿足客戶需求的基礎.
團隊將堅持“創新，合作，雙贏，服務”的理念，不斷創新，持續改進，以可靠的質量，優良的性能，互惠的價格，優質的服務，與社會各界廣大用戶共同發展和進步！

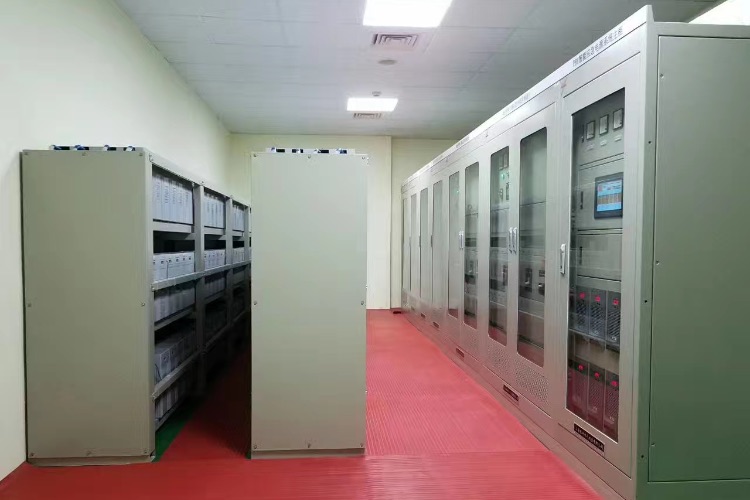

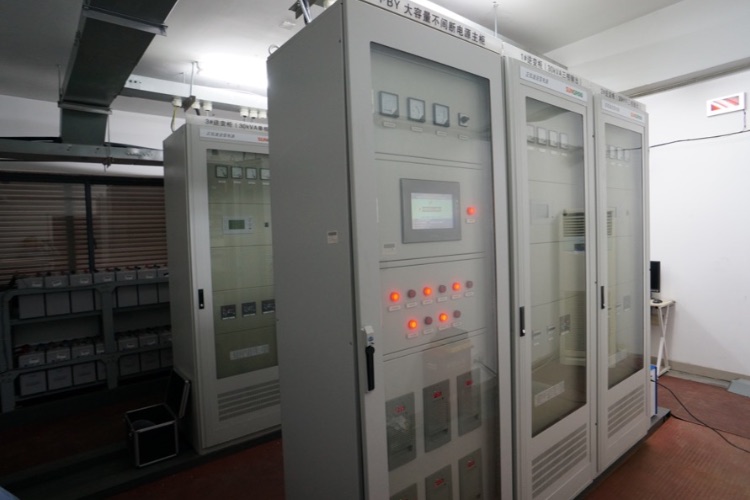

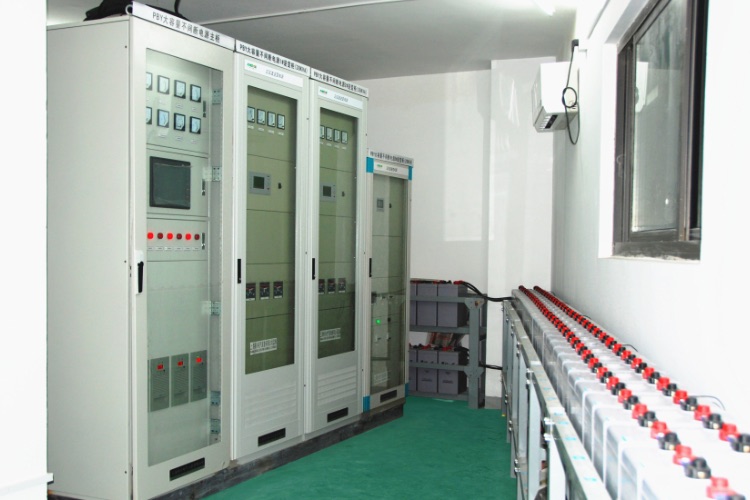

公司生產的 PBY系列產品目前已在上海交通大學附屬第九人民醫院（ 2008年3月、 2013年8月）、嘉定婦幼保健醫院（2011年11月）、復旦大學附屬婦產科醫院黃浦院區（2017年4月）投入使用，并且安全運行至今，獲得了用戶很高的評價.

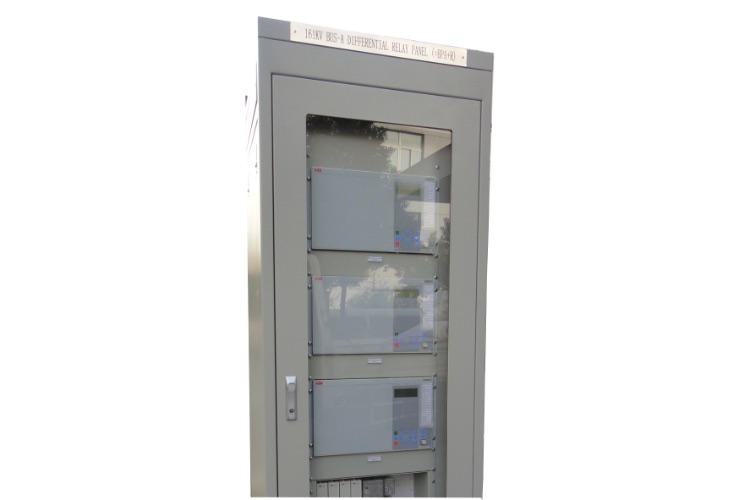

公司也圓滿完成加納330kV WAPP Coastal Transmission Backbone Project的AKOSOMBO站和VOLTA站母差保護柜的供貨。主要產品已出口至土耳其、約旦、古巴、尼日利亞等30余個國家。 目前，公司已獲得上海市科學技術委員會頒發的科技經營證書。

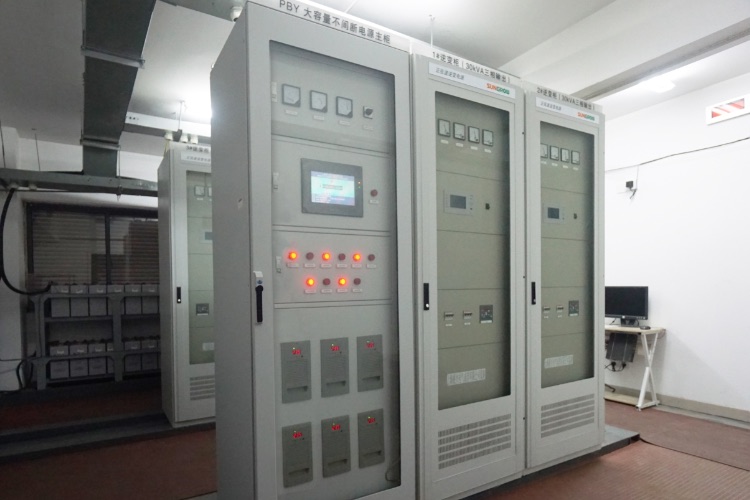

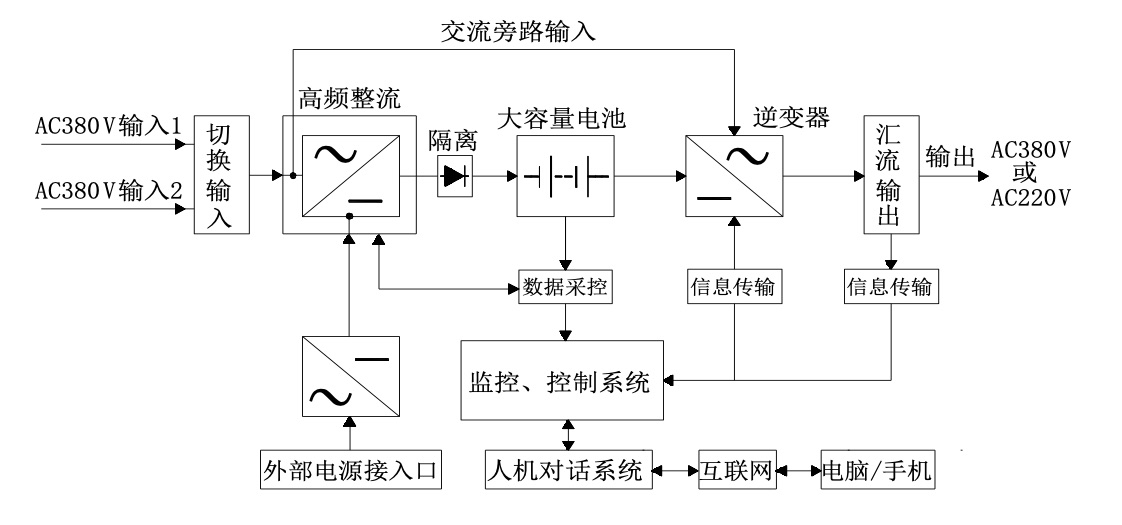

PBY智能應急電源系統，是我公司本著可靠供電為原則，采用“可靠的直流”+“可靠的逆變電源”的方案，單獨研制了軟件和選用相關的硬件，具有完全知識產權的產品。它集中了直流電源柜（屏）、UPS、EPS的許多優點，提高了電源的可靠性和實用性.

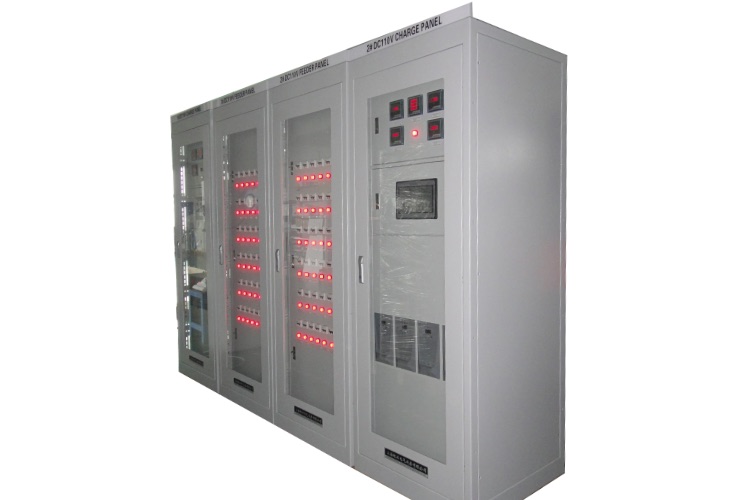

電源系統隨著電力負荷多樣化、復雜化，國內對電力系統進行自動化改造的需求觸摸屏式直流屏也越來越高， 采用當前工控領域流行的PLC/觸摸屏控制技術與直流屏領域先進的高頻整流模塊相組合的新一代智能微機直流屏應運而生。.

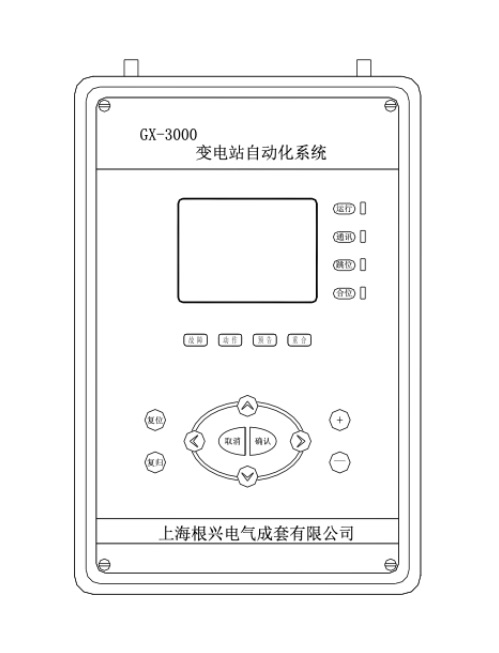

GX-3000變電站綜合自動化系統是在總結以往成功投運200多個變電站的5000多個單元設備的基礎上，吸取國內外微機保護和綜合自動化技術之長，開發的新一代高性價比的變電站綜合自動化系統.

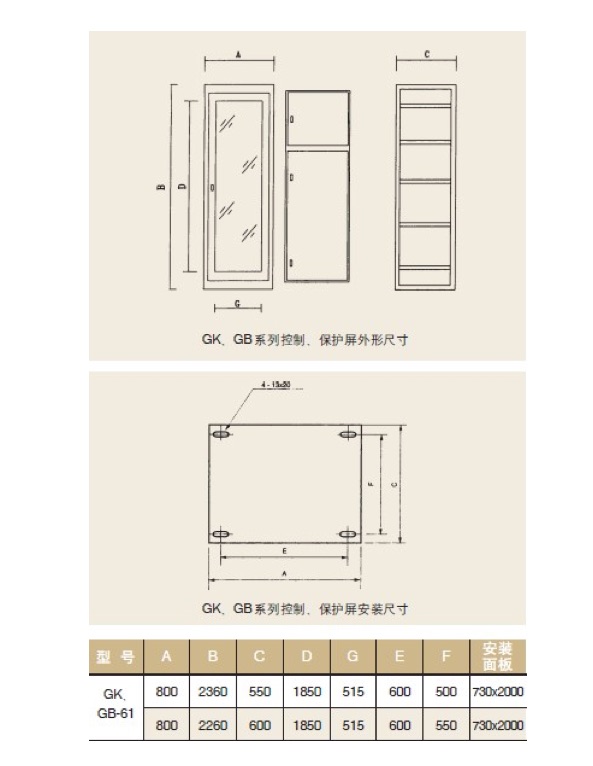

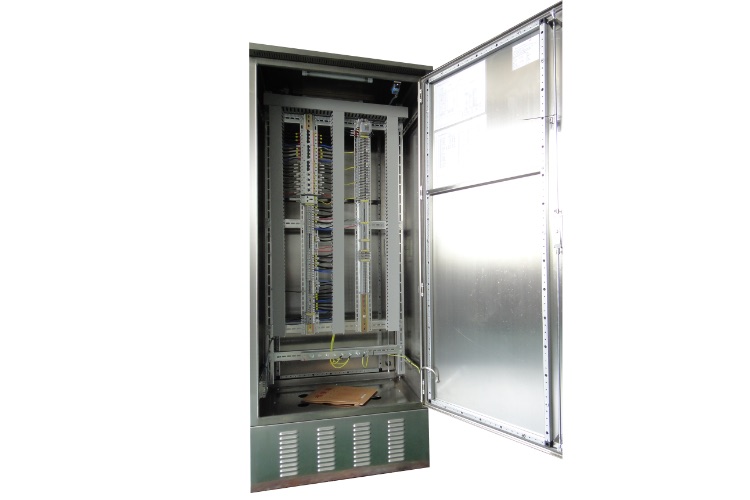

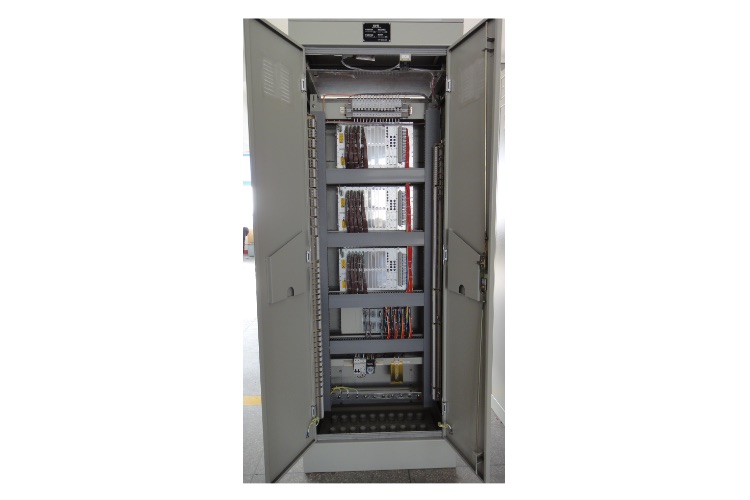

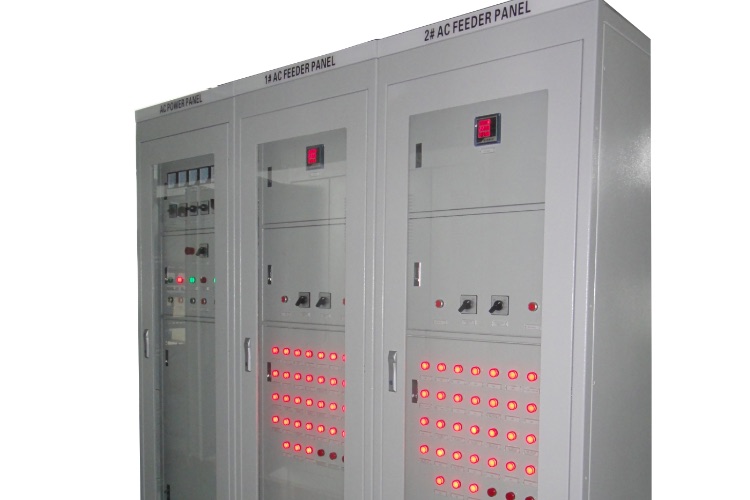

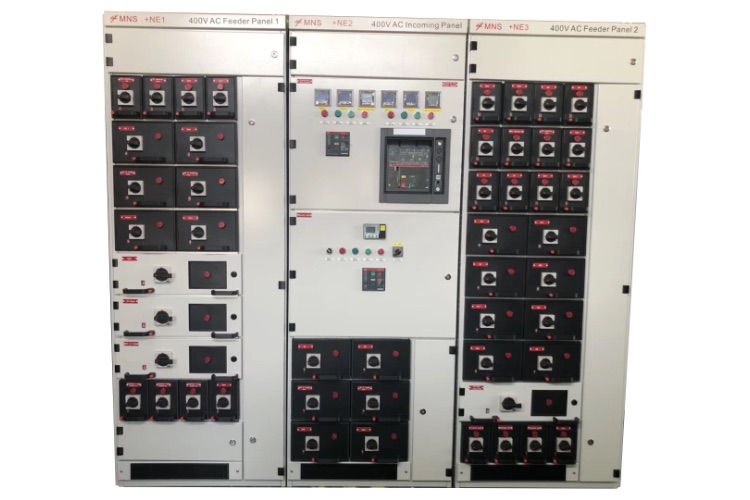

本產品為封閉式柜結構。立柱采用模數化結構，以25為模數，具有通用性強、標準化程度高等特點。上有蓋板，二側安裝側板，前面有門，門上裝有能防震的大玻璃，透過玻璃能觀察元件設備的運行情況，門與柜體接觸處裝有封條，密封性好。柜后為雙門。

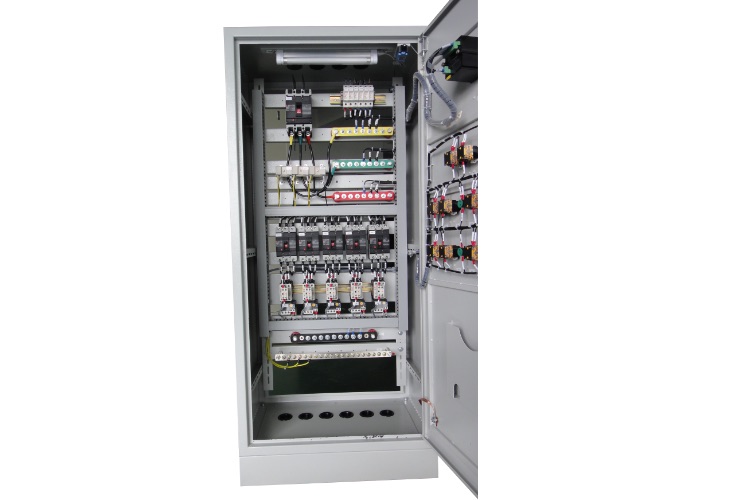

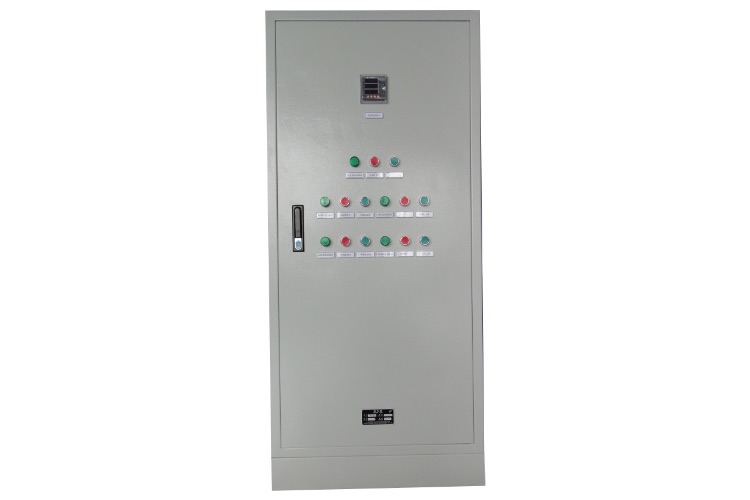

XD-61系列動力箱適用各種不同容量的供電、配電、是車間、大樓、機房等場所的電力電源.XK-61系列控制箱適用于各種不同容量的電動機，變頻器的遠方或就地控制。

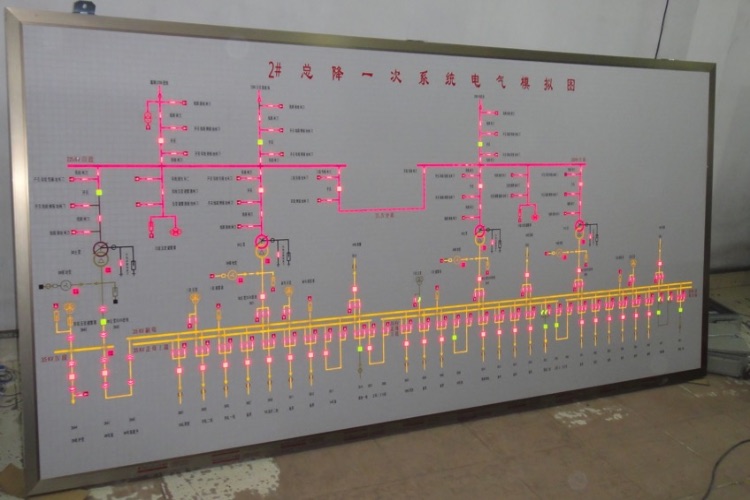

馬賽克控制屏用于發電廠集中控制室，對發電機組的鍋爐、汽輪機、發電機、變壓器及相應的煤、氣、水、電等各種設備的運行，進行集中監視、控制、測量、信號指示事故報警等綜合功能.
DBJ型多功能信號報警裝置（以下簡稱“裝置”）是適用于變電站、發電廠、風/光發電、船舶、油氣平臺、石油化工等系統中，是將以往系統中事故/預告信號、安防、巡檢、復歸等功能有機地結合在一起，進行集中信號處理的多功能綜合報警裝置。對于邊遠地區的小型機站可結合無線遠程傳輸裝置實現遠程報警監控.

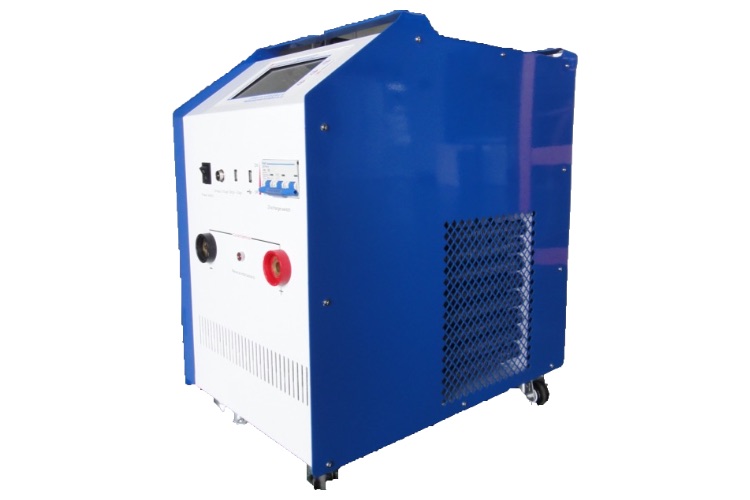

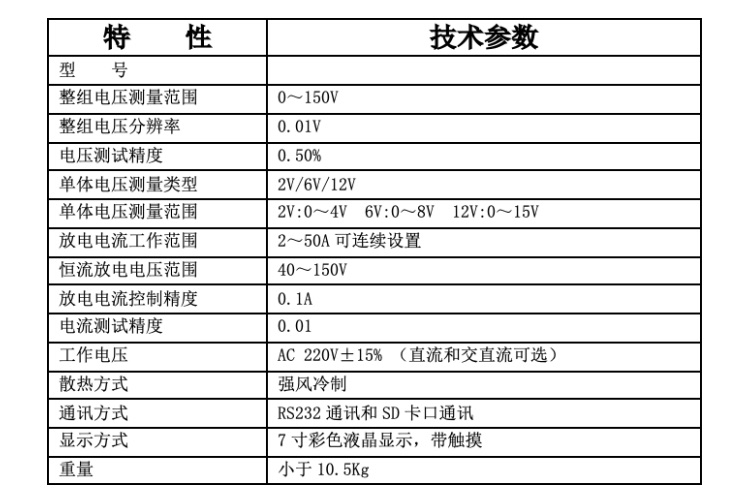

該儀器放電功率大，體積小，重量輕，上位機數據管理軟件功能齊全，大大減少了蓄電池日常測試維護的工作量。為電池和UPS電源維護提供全面科學的檢測手段.
專業研發生產、經營電力系統保護及控制、直流電源和不間斷電源以及智能應急電源系統設備
獲得了用戶很高的評價.
需要40字以內的描述
需要40字以內的描述
需要40字以內的描述.
需要40字以內的描述.
需要40字以內的描述.
需要40字以內的描述.
滬公網安備 31011402006998

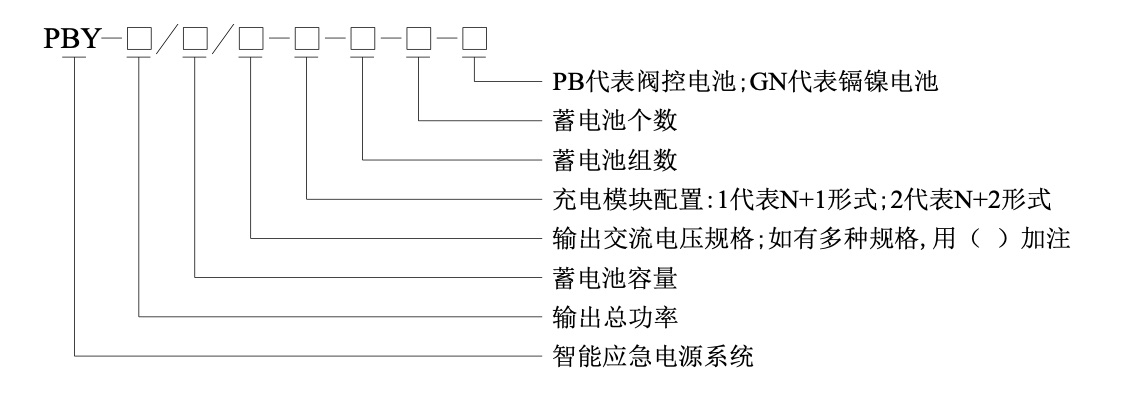

例如: PBY-120/800/380-1-1-104-PB 表示：輸出功率為120KW、電池容量為800Ah、輸出交流電壓380V；充電模塊為N+1形式，由1組104個閥控電池組成的PBY智能應急電源系統。 本產品已經獲得了上海市創新基金的資助。

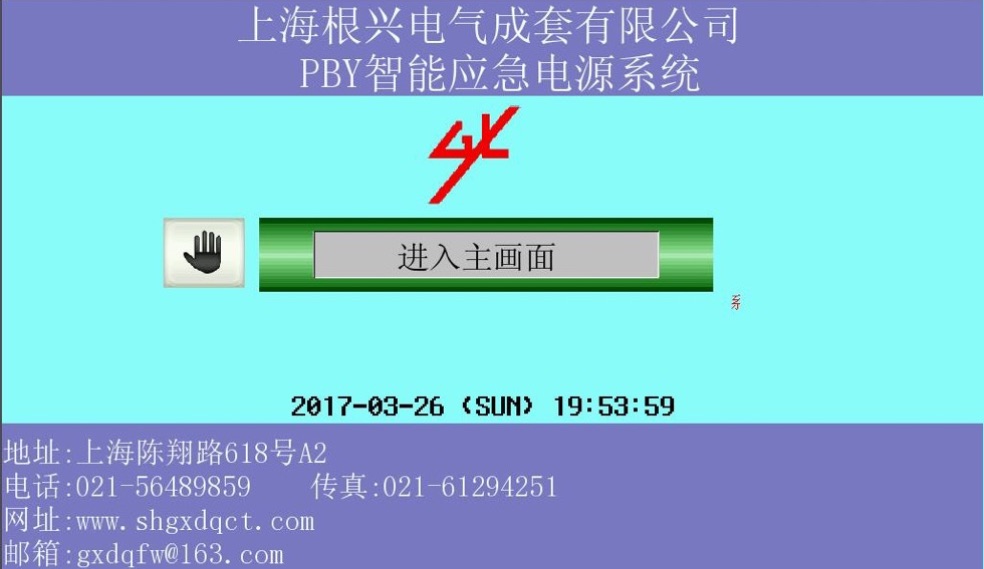

以上任意畫面中按“返回”，畫面會切換到開機畫面。

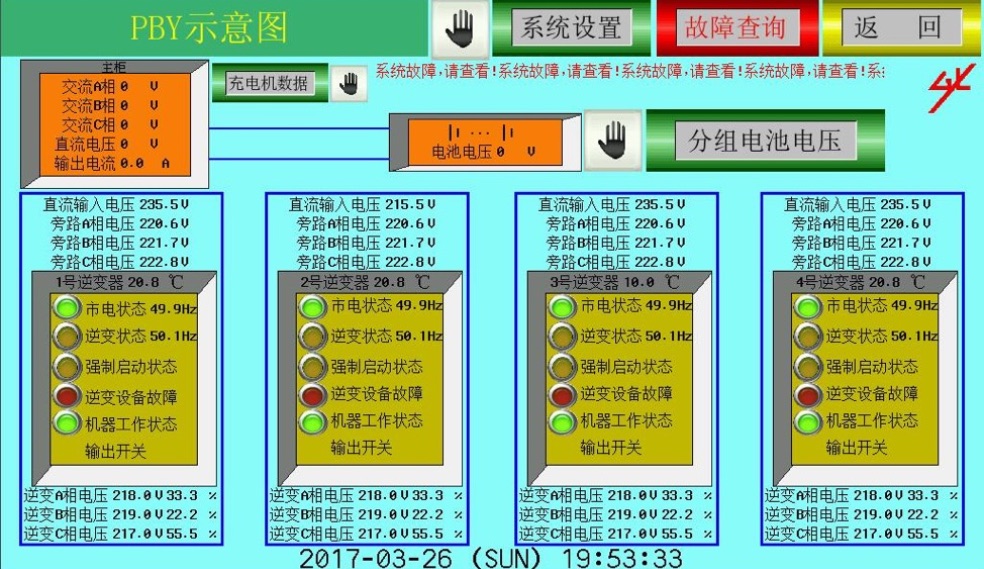

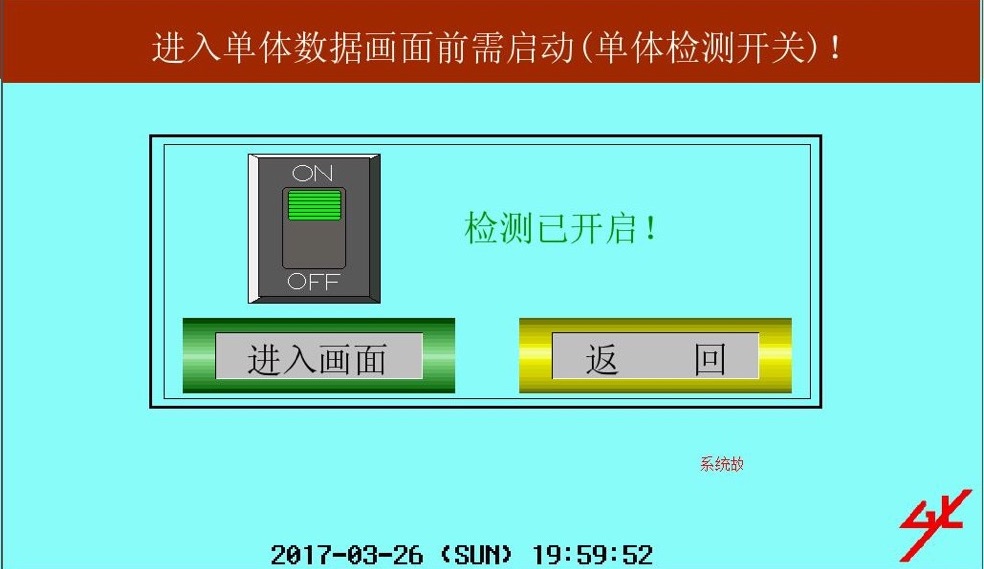

然后按“進入畫面”，則進入如下畫面：

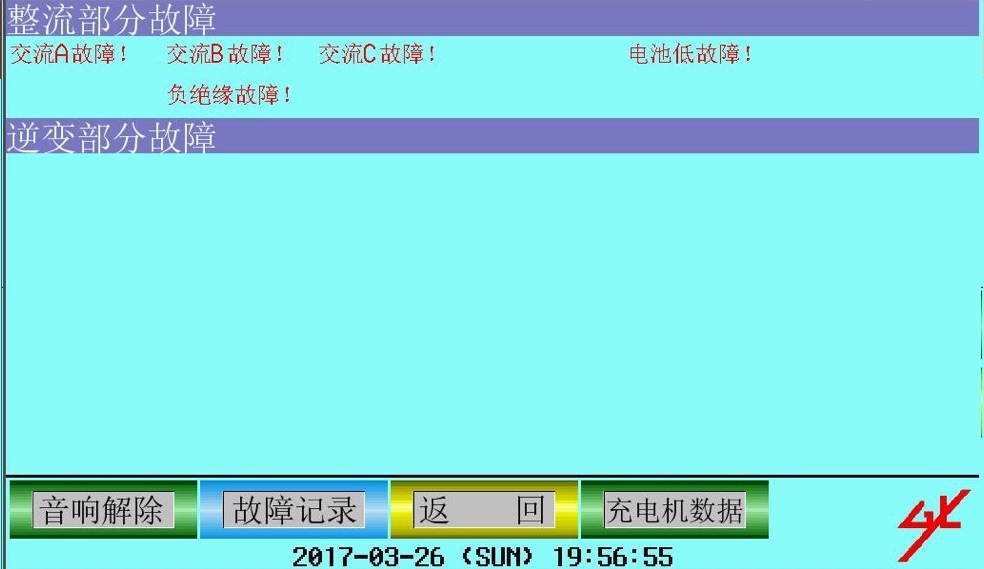

進入畫面后顯示系統的故障狀態，系統如有故障，觸摸屏?xí)詣?dòng)翻屏至此畫面，并伴有蜂鳴器音響輸出；按“警鈴解除”可以解除蜂鳴器聲響。（注：畫面上的故障內容只在有故障時跳出，并按一定頻率閃動） 按“報警記錄”按鈕，則進入如下畫面：（主畫面更改）
畫面里會顯示系統的歷史報警記錄。

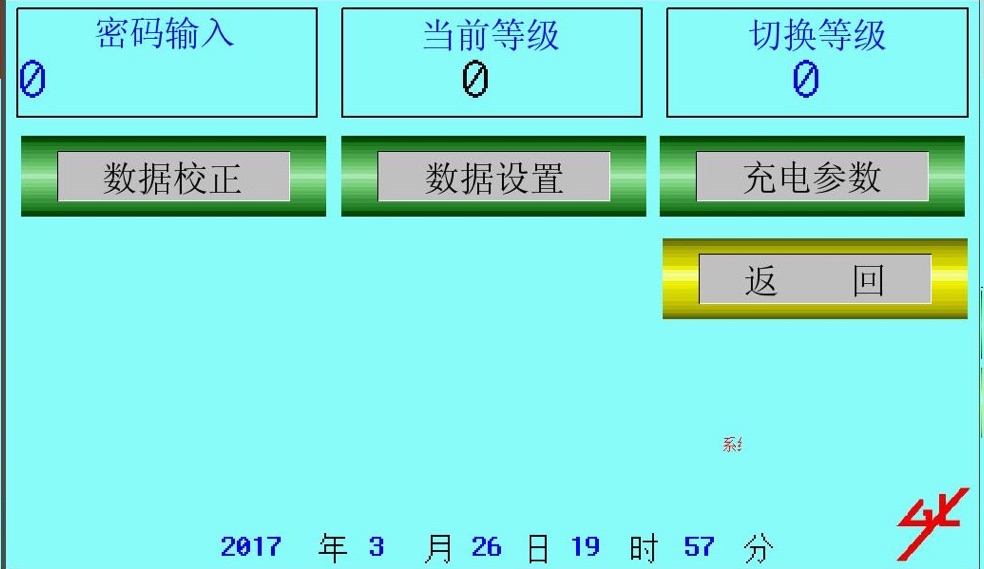

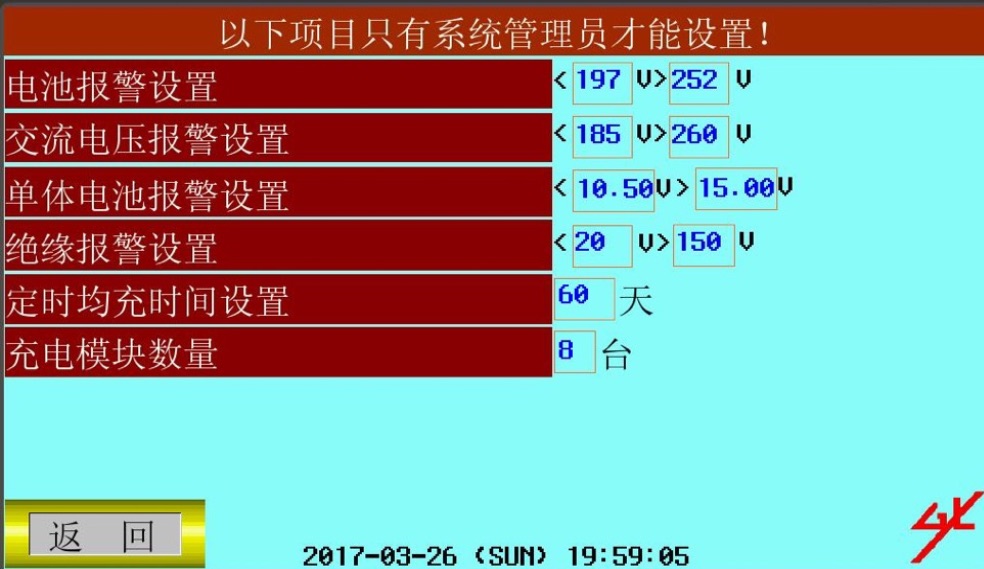

注：在進入“數據校正、數據設置、充電參數”前需輸入管理員密碼，具體操作如下： 按畫面左上方的*會自動彈出鍵盤，然后在畫面右下方的數字鍵盤中輸入管理員密碼，按ENT鍵即可，同時畫面會顯示當前等級1或2，進入“數據校正、數據設置、充電參數”畫面修改數據后，別忘了退出安全等級為O，操作方式：按畫面右上方切換等級下的數字，出現鍵盤后直接按ENT既可，同時當前等級顯示為0。
以上設置可以通過鍵盤或者畫面右面對應的按鍵才操作。 鍵盤操作：點擊數字會自動彈出鍵盤，輸入需要的數值后按ENT確認。 按鍵操作：點擊對應的左右按鈕，左為減小，右為增大（建議按鍵操作） 報警值為國家標準規定值強烈不建議用戶去修改！

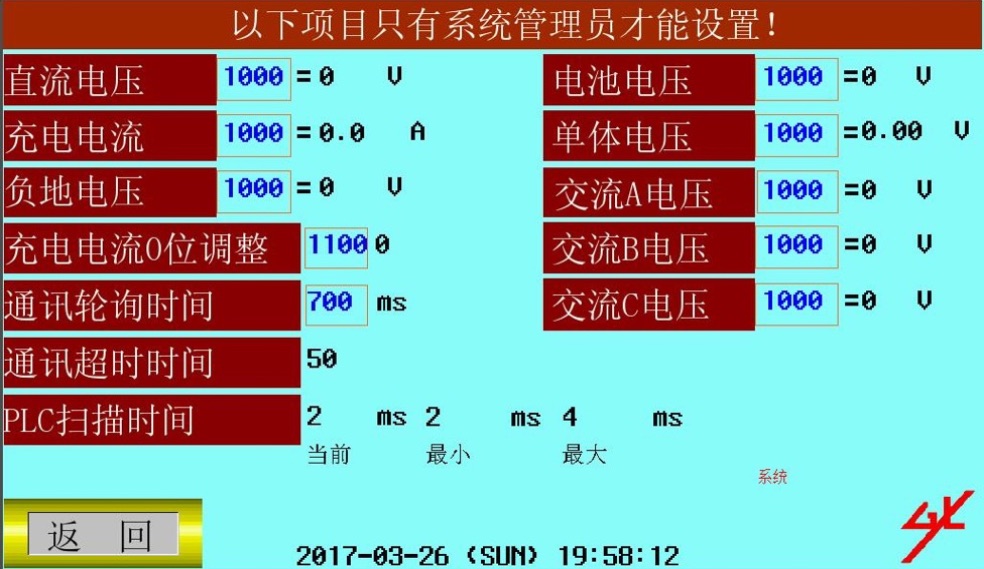

以上設置可以通過鍵盤或者畫面右面對應的按鍵才操作 鍵盤操作：點擊數字會自動彈出鍵盤，輸入需要的數值后按“ENT”確認。 按鍵操作：點擊對應的左右按鈕，左為減小，右為增大（建議按鍵操作） 畫面中的0.000是校正系數（實際數據除以顯示數據保留3位小數）正常值為1.000正負1%。

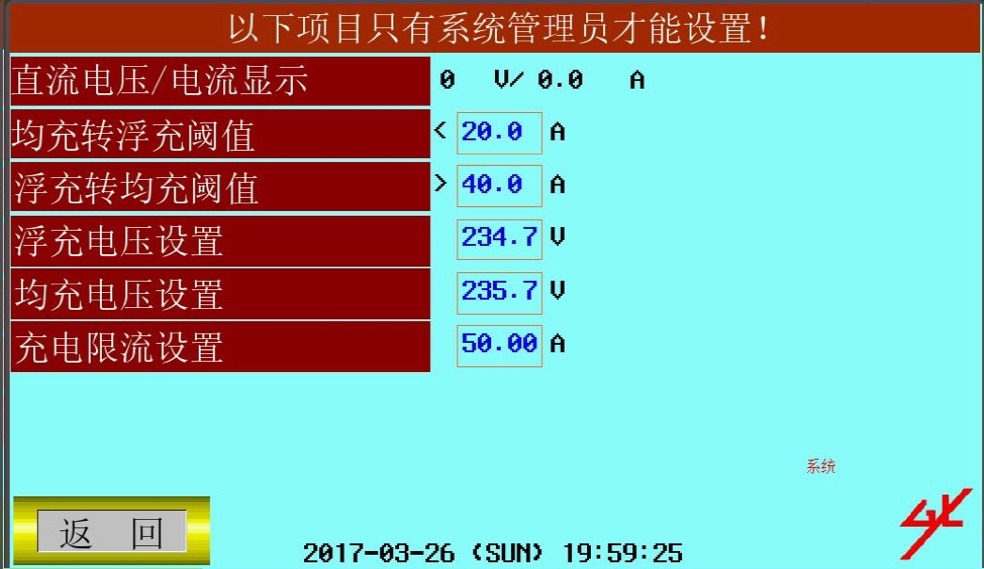

以上設置可以通過鍵盤或者畫面右面對應的按鍵才操作 鍵盤操作：點擊數字會自動彈出鍵盤，輸入需要的數值后按“ENT”確認。 按鍵操作：點擊對應的左右按鈕，左為減小，右為增大（建議按鍵操作） 警告：PBY智能應急電源系統的電池均根據實際負荷的要求，采取按需定制的原則來加工制造特殊的電池極板，故充電曲線也嚴格按特殊電池的充電曲線來設置，以上模塊數據調整出廠已經設定完畢，不建議非專業用戶去調整，否則可能造成過壓和過流狀態的情況產生，而損壞蓄電池。

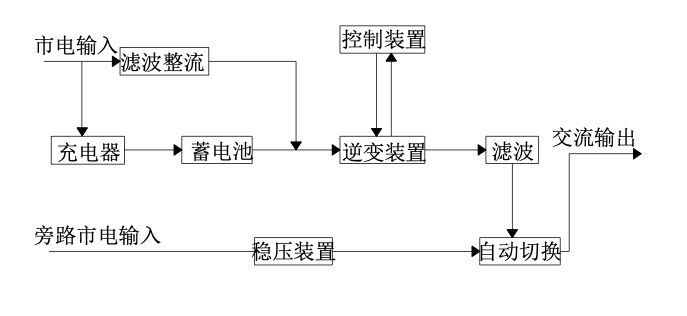

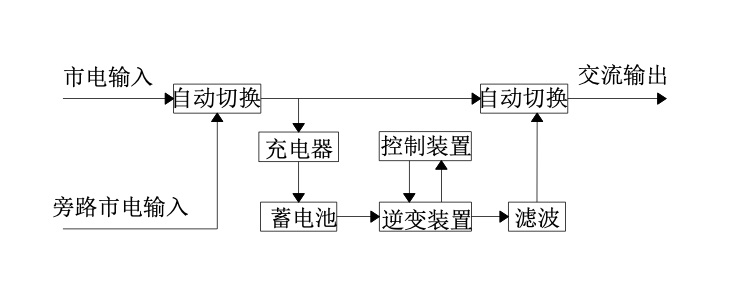

注：若用戶有相應的直流供電裝置，則可將圖中的充電器和蓄電池省去，直接入直流供電裝置。

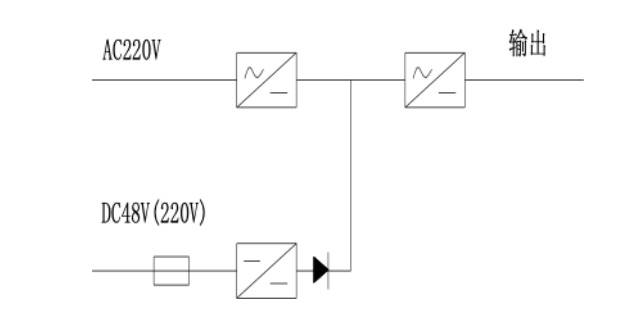

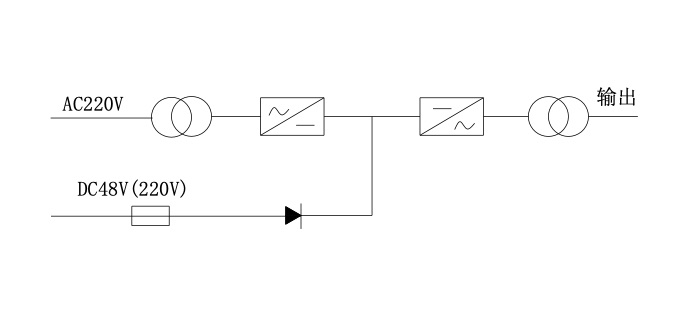

高頻隔離型：
注：DC48V是通信專用UPS DC220V是電力專用UPS

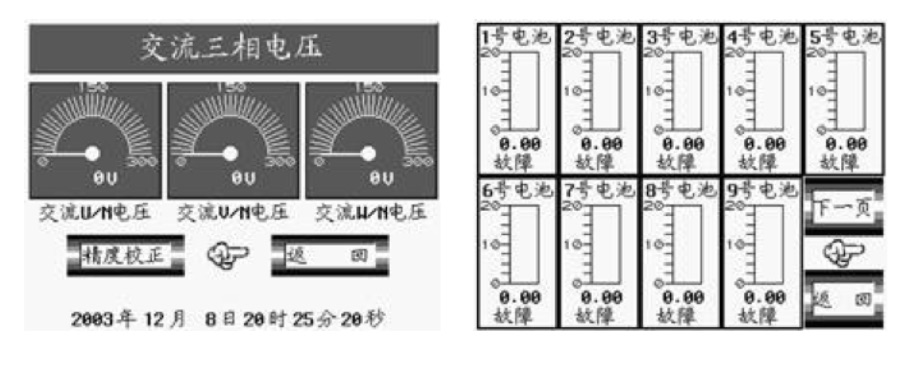

(3)顯示功能

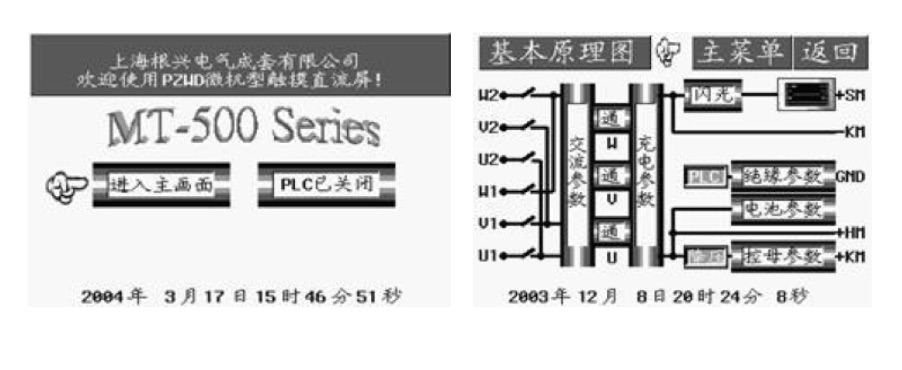

② 主畫面模擬顯示系統原理和流程，顯示系統當前狀況及觸點通斷后動態變化，圖示如上右。
⑤ 開關跳閘、熔斷器熔斷、交流缺相、高頻電源故障以及電壓、電流、溫度超限報警顯示，顯示故障類型、部位和數值。

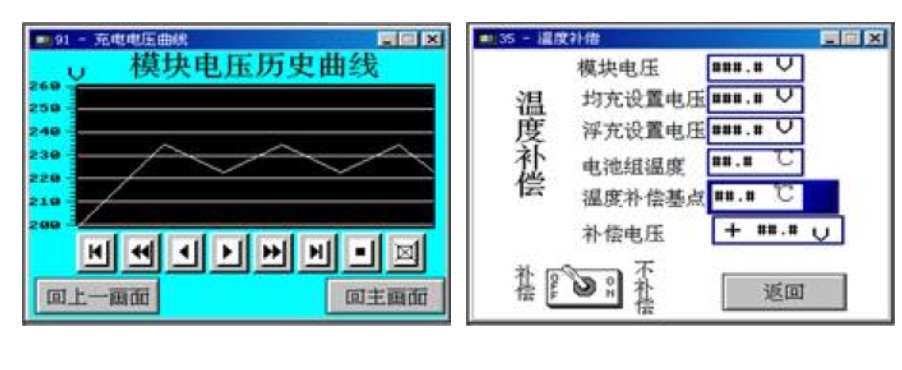

⑦ 各項參數設置值及歷史告警記錄查閱，溫度補償參數設置查閱圖示如上右。

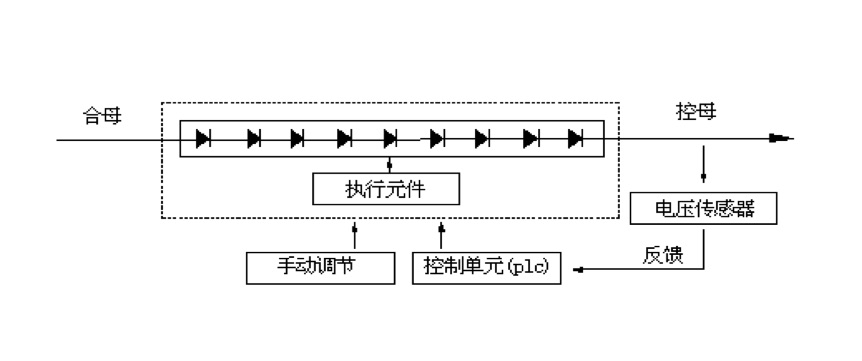

3.3降壓硅鏈
3.3.2 主要參數:
與直流接觸器控制（有觸點）降壓硅鏈相比，無觸點開關控制的降壓硅鏈更具有響應快、精度高、無干擾、可靠性高的優點。

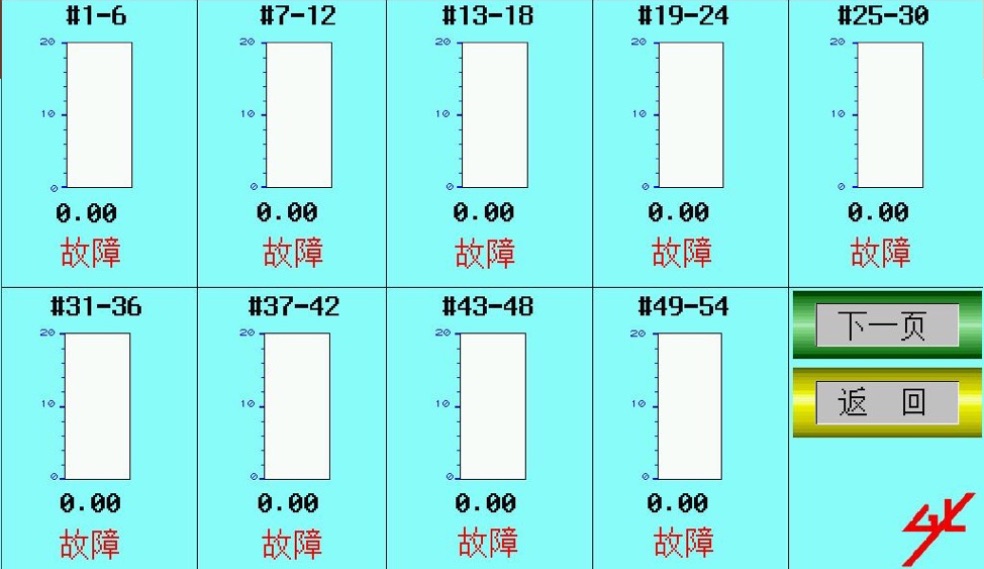

⑤ 電池組及單體電池電壓（加擴展最多可達二組216節）自動檢測，圖示如上右。

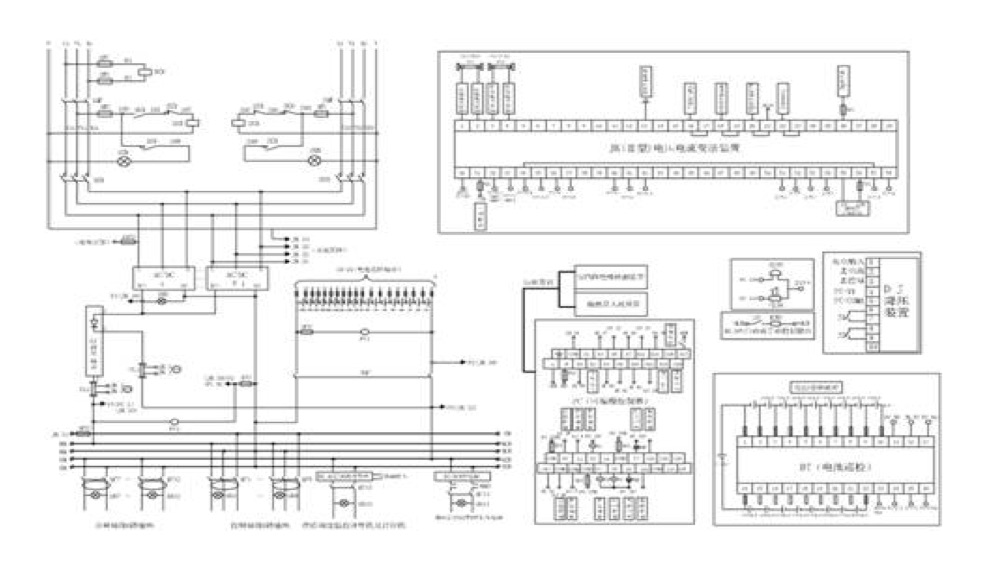

5、系統電氣原理圖

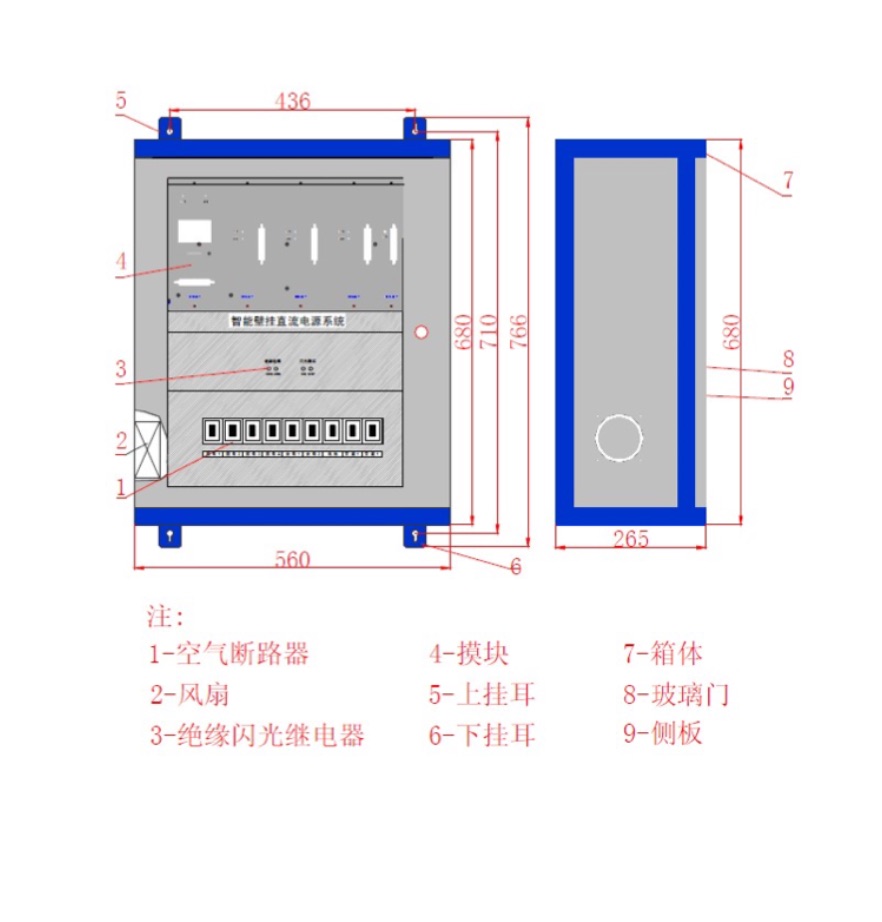

6、系統結構及外形尺寸
圖2－1單元機箱正面布置圖
3、 結構特點
5、 訂貨須知
結構特點
4.外形及安裝尺寸（如下圖所示）
5、訂貨須知
結構特點
5、訂貨須知
3、結構特點
5、訂貨須知
3、結構特點
5、訂貨須知
3、特點

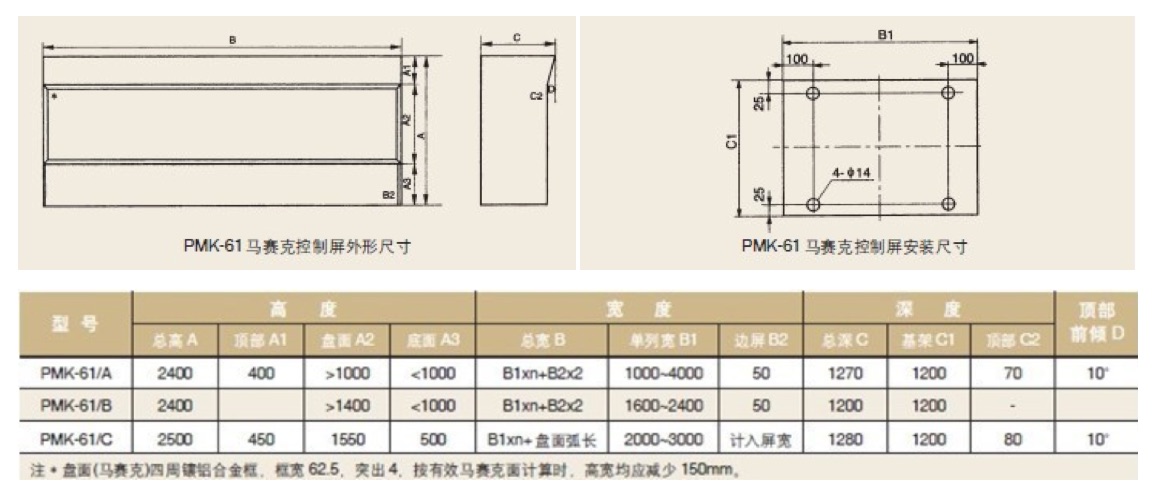

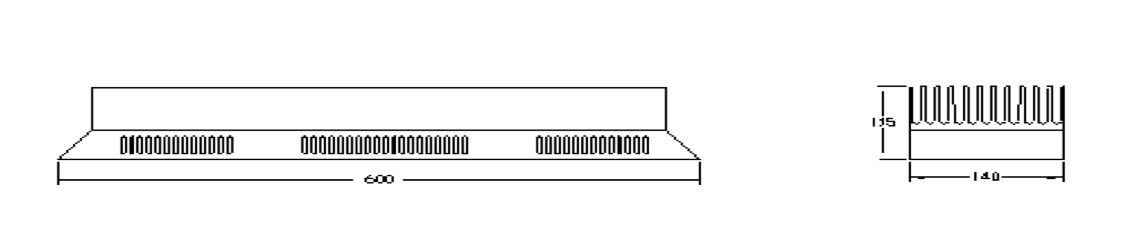

4.2 外形及安裝尺寸如下圖所示：

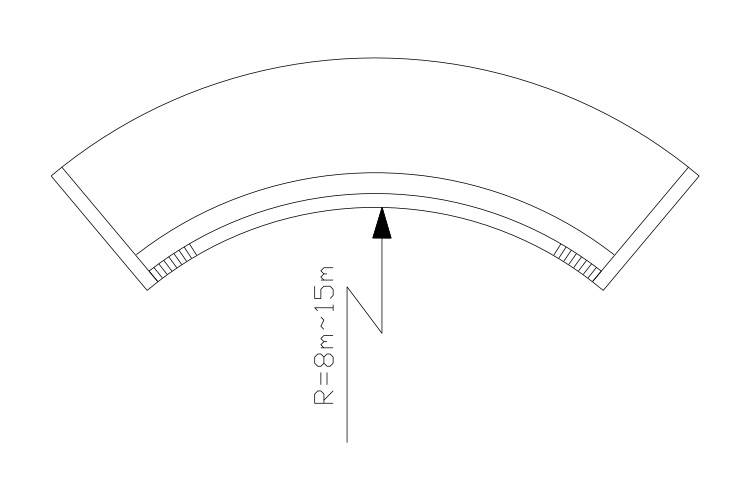

4.3 馬賽克模擬屏結構為掛壁式。
五、功能鍵及使用說明

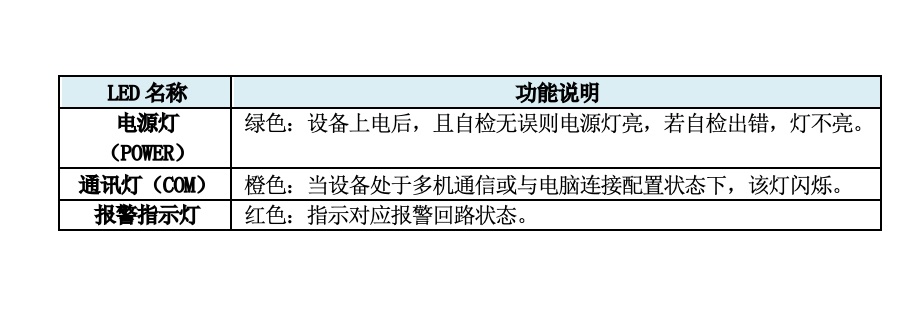

LED燈定義

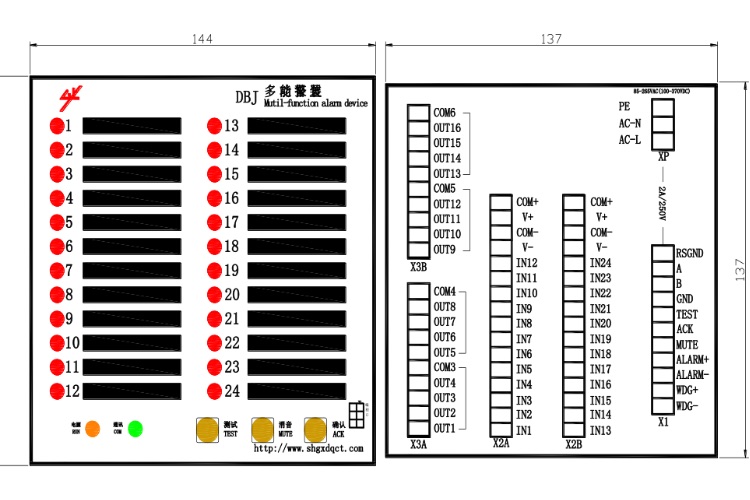

2.端子定義及原理接線,裝置背后端子排定義
3.端子原理接線圖
3. 使用說明

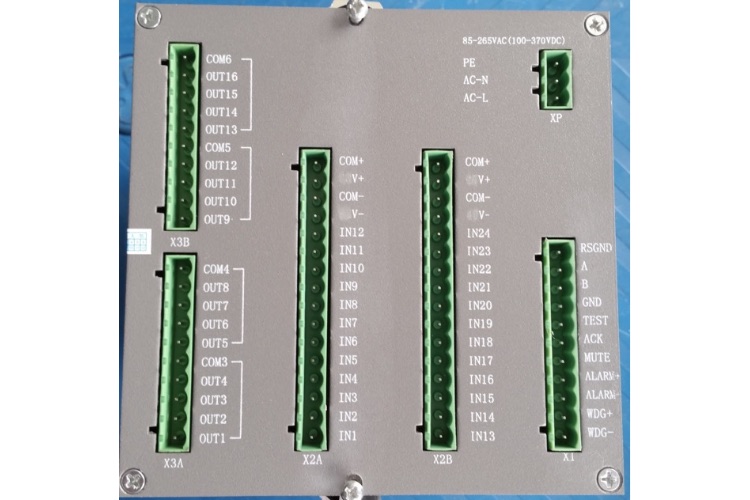

背視圖

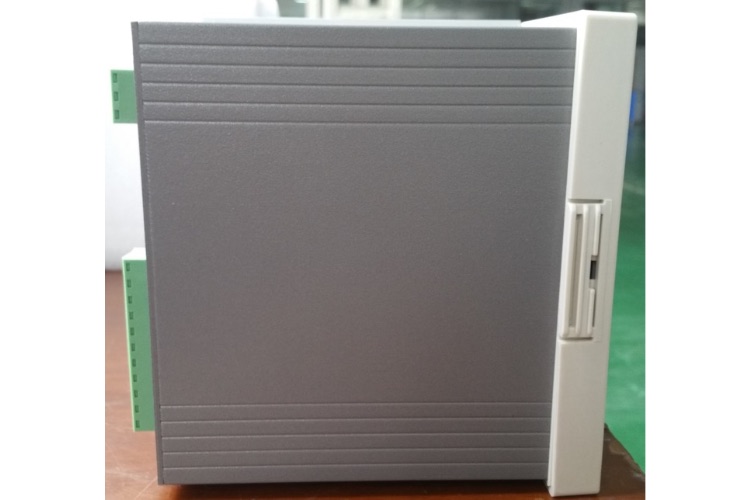

側視圖-1
側視圖-2
1.4測試步驟介紹

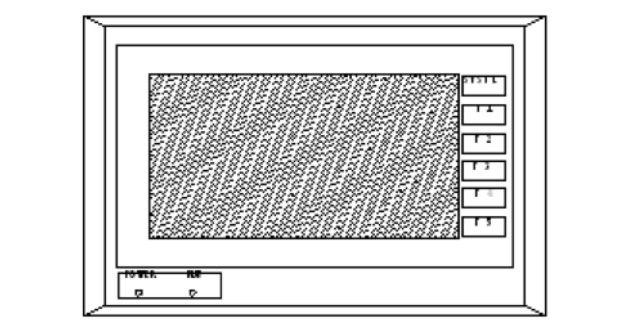

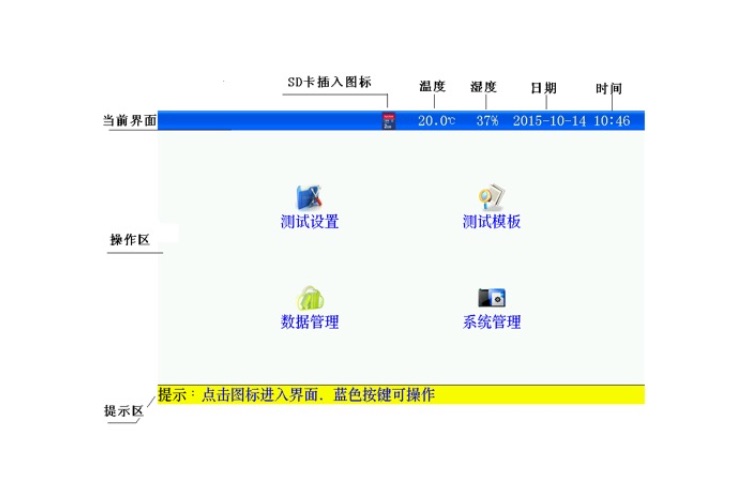

2.2顯示屏

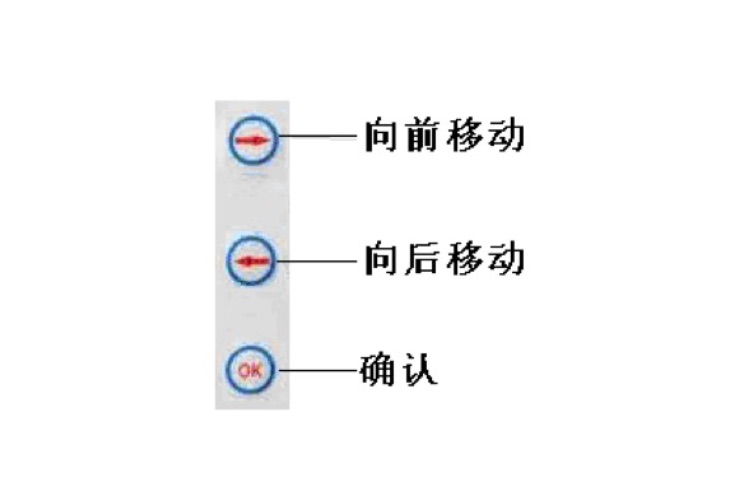

2.3簡易按鍵（觸摸有問題時，可以使用）
2.4單體電壓采集器（簡稱：?jiǎn)误w模塊）（選配）

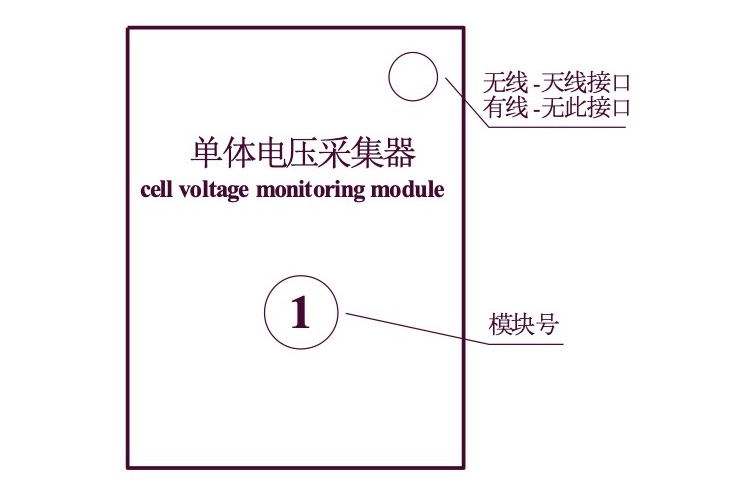

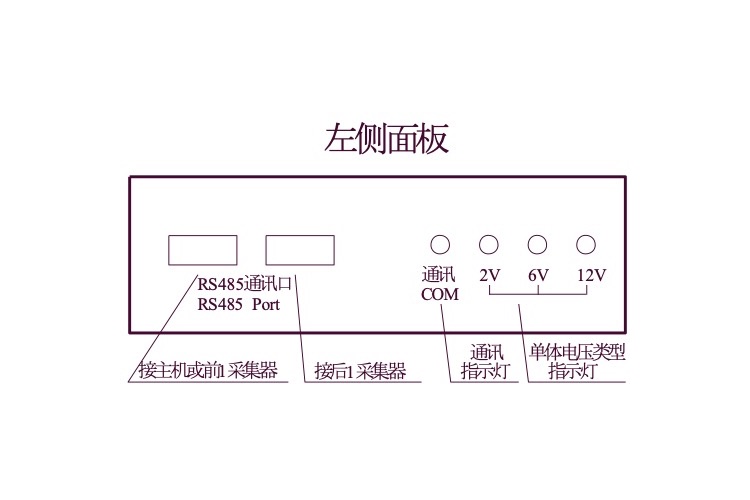

圖2.4.3 單體模塊正圖
2.4.4單體模塊連接步驟：
圖2.4.4 24節2V電池與1個單體模塊連接圖
圖2.4.4-1 8節6V電池與1個單體模塊連接圖
圖2.4.4-2 4節12V電池與1個單體模塊連接圖

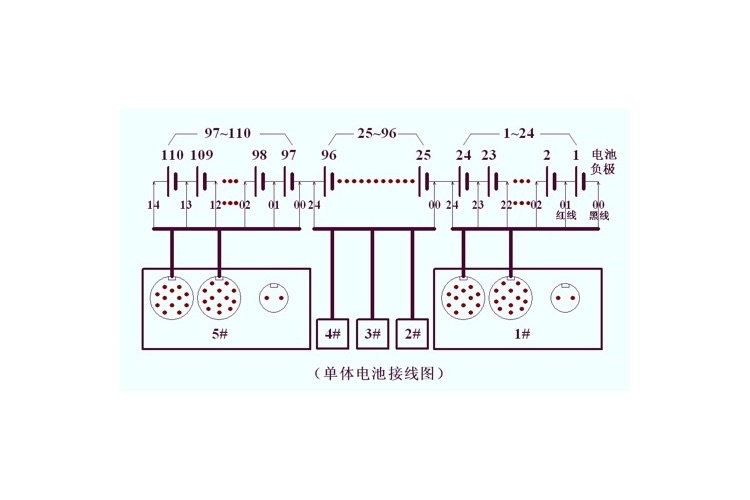

圖2.4.4-3 多個單體模塊與電池連接圖
2.5主機接線說明
